Brand | Schneider Electric |
---|---|
UPC | 785901080817 |
Store Location (Lititz, PA) | Aisle 04, Section D1 |
Package Length (in) | 4.00" |
Package Width (in) | 2.40" |
Package Height (in) | 3.80" |

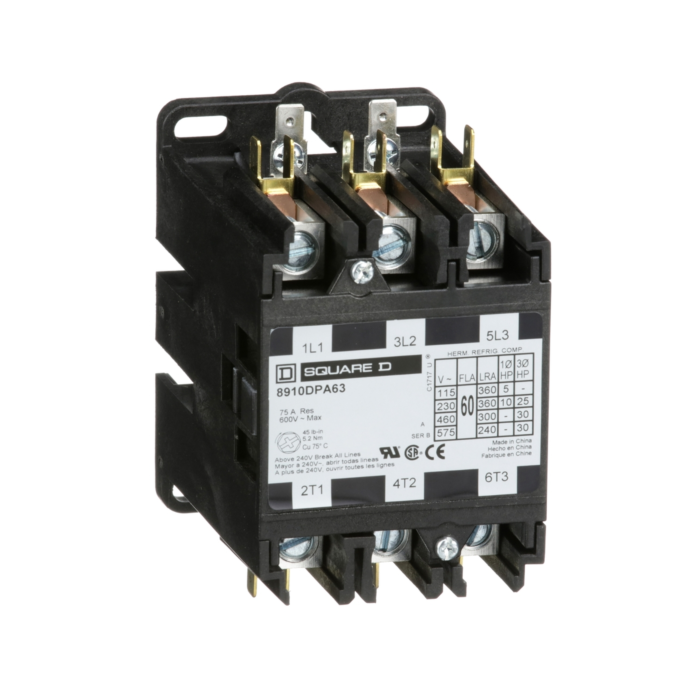

Manufacturer Part Number | 8910DPA63V02 |
Product Certifications | UL Recognized || CSA |
Warranty | 18 months |
Rohs Exemption Information | Yes |
Mercury Free | Yes |
Reach Regulation | Reference contains Substances of Very High Concern above the threshold |
China Rohs Regulation | Product out of China RoHS scope. Substance declaration for your information. |
Eu Rohs Directive | Compliant with Exemptions |
[Uc] Control Circuit Voltage | 120 V AC 60 Hz || 110 V AC 50 Hz |
Height | 4.13 in |
Locked Rotor Rated Current | 360 A 277 V AC || 300 A 460 V AC || 240 A 575 V AC |
Maximum Horse Power Rating | 5-5 hp 115 V AC, 1 phase || 10-10 hp 230 V AC, 1 phase || 30-30 hp 460 V AC, 3 phase || 30-30 hp 575 V AC, 3 phase || 25-25 hp 230 V AC, 3 phase |
Phase | 3 phase |
Net Weight | .68 kg || 1.5 lb(US) |
Electrical Connection | quick connect terminals || box lugs |
Width | 2.56 in |
Depth | 3.67 in || 93 mm |
[Ue] Rated Operational Voltage | 600 V AC |
Weight | .68 kg |
Range Of Product | DPA |
Product Or Component Type | Definite Purpose Contactor |
Pole Contact Composition | 3 NO |
Poles Description | 3P |
Line Rated Current | 60 A |
